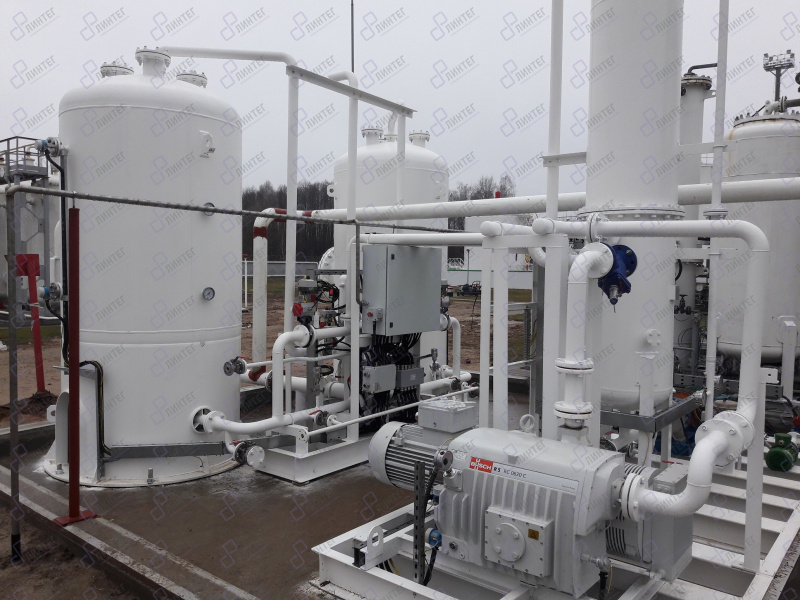

Установка рекуперации паров углеводородов УРП представляет собой комплекс технологического оборудования, выполненная как единое заводское изделие и предназначена для применения на нефтехранилищах и нефтебазах для конденсации уловленных паров углеводородов, сбора сконденсировавшихся в жидкую фазу углеводородов и отвода очищенного от паров углеводородов воздуха.
Применение установок рекуперации паров углеводородов УРП:
Установки рекуперации производятся в соответствии с требованиями ТУ BY 192345194.001-2017 и отвечают требованиям ТР ТС 012/2011 Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах».
Температура эксплуатации установок рекуперации паров (УРП) от минус 65°С до плюс 80°С (климатическое исполнение и категория размещения - УХЛ1 по ГОСТ 15150).
Электропитание установок осуществляется от трехфазной сети переменного тока с напряжением 400 В, частотой 50 Гц, рассчитанной на потребляемую мощность не более 30 кВт.
Установки УРП изготавливаются во взрывозащищенном исполнении с маркировкой взрывозащиты 0EхiaIICT5Ga по ГОСТ 31610.0-2014 и ГОСТ 31610.11-2014.
Комплекс технологического оборудования установки УРП включает:
Технологический процесс установки рекуперации УРП заключается в отделении углеводородных фракций из потока паров, поступающих из системы улавливания и восстановлении углеводородов в жидкий абсорбент.
Фильтры с активированным углем (адсорберы): узел адсорбции УРП состоит из двух емкостей, наполненных активированным углем. Режим работы адсорберов циклический, при этом один из адсорберов подключен к газоуровнительным трубопроводом – «режим адсорбции», а другой находится в режиме «вакуумной регенерации». Адсорберы спроектированы для цикла продолжительностью работы в течение 15 минут, далее в автоматическом режиме выполняется переключение режимов работы адсорберов.
Регенерация адсорберов выполняется с помощью вакуумного насоса. Регенерация адсорберов происходит в три этапа. На первом этапе пары выводятся из порового пространства адсорбера. На втором этапе происходит падение давления до уровня, при котором углеводороды начинают десорбироваться из поверхности активированного угля. Большинство углеводородов на этом этапе выводятся. На протяжении третьего этапа небольшой поток воздуха пропускается через абсорбер, для того чтобы полностью удалить остатки углеводородов и таким образом закончить период регенерации.
Абсорбционная колонна: высоко-насыщенные углеводородами пары через вакуумный насос поступают в абсорбционную колонку. В этой колонке большая часть углеводородов абсорбируется встречным потоком подходящего жидкого абсорбента, топлива. Присутствующий при этом незначительный объем воздуха, попавший во время воздушной продувки на стадии регенерации, выходит через верхнюю часть абсорбционной колонки, что приводит к выносу незначительной части углеводородов, подлежащих в дальнейшем возврату в угольный адсорбер, находящийся в стадии адсорбции.
Вакуумный насос: уголь в адсорберах регенерирует с помощью вакуума.
Абсорбент (топливо): абсорбент должен подаваться из одного из резервуаров хранения нефтепродуктов, используя насос подачи абсорбента.
Комплект установки рекуперации паров УРП поставляется потребителю готовыми отдельными частями и монтируются на силовой раме на площадке строительства.
Конструкция установки УРП обеспечивает удобство обслуживания, возможность осмотра, ремонта оборудования и трубопроводов, настройки приборов, регулирования и наблюдения за показаниями контрольно-измерительных приборов.
В комплект поставки установок УРП входит эксплуатационная документация (паспорт, инструкция по монтажу, руководство по эксплуатации) на установку и эксплуатационная документация на комплектующие изделия.
Срок службы установки не менее 10 лет.
Производительность установки, м3/час, не менее | 260 |
Максимальная упругость паров по Рейду, кПа: - летняя - зимняя |
60 90 |
Номинальная концентрация углеводородов в парах на входе в установку, % по объему | 40 |
Средняя концентрация паров на выходе из установки за 1 ч, г/м3 | 10 |
Время цикла, мин | 15 |
Номинальная потребляемая мощность электрооборудования, кВт, не более | 30 |
Габаритные размеры (длина х ширина), м, не более | 5 х 6 |
Подача абсорбента, л/мин | 150 |
Объем паров, проходящих через адсорбент за одну загрузку, м3 | 130 |
Адсорбер: | |
Диаметр, мм | 1500 |
Высота, мм | 1860 |
Масса угля в загрузке каждого адсорбера, кг | 1344 |
Собственная масса каждого адсорбера, кг | 1375 |
Масса адсорбера с загрузкой, кг | 2720 |
Колонна абсорбера | |
Диаметр, мм | 457 |
Высота, мм | 5200 |
Масса колонны абсорбера, кг, не более | 4000 |
Характеристики насосов: - производительность, м3/ч, не менее - напор, м |
9,0 40 |
